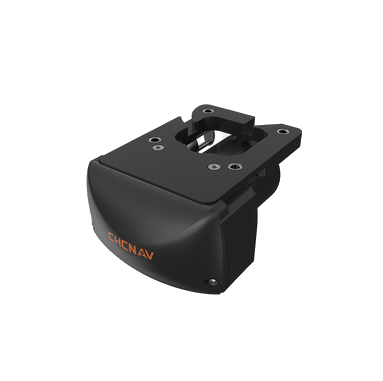

CHCNAV HN-400M Multibeam Echolot Zweifrequenz-Fächerecholot für präzise hydrographische Vermessungen Das CHCNAV HN-400M ist ein kompaktes Zweifrequenz-Multibeam-Echolot für die flächendeckende Vermessung von Gewässerböden. Mit 400 und 550 kHz, 512 Empfangsstrahlen und einer Fächeröffnung von bis zu 145° verbindet das System eine hohe Flächenleistung mit der Möglichkeit, die Sonarfrequenz an unterschiedliche Gewässertiefen und Messbedingungen anzupassen. Die höhere Frequenz von 550 kHz eignet sich besonders für hochauflösende Messungen in flacheren Gewässern. Mit 400 kHz steht eine zweite Frequenz für größere Messtiefen und anspruchsvollere Gewässerbedingungen zur Verfügung. Der vom Hersteller angegebene Messbereich reicht – abhängig von den jeweiligen Bedingungen – von 0,2 bis 200 m. Integrierte GNSS- und Bewegungssensorik, Echtzeit-Rollstabilisierung sowie die Messung der Schallgeschwindigkeit an der Sensorposition unterstützen die räumlich korrekte Zuordnung der erfassten Tiefenpunkte. Mit einem Gewicht von nur 3,5 kg inklusive Halterung lässt sich das HN-400M sowohl auf kompakten unbemannten Vermessungsbooten (USV) als auch auf bemannten Vermessungsbooten einsetzen. Ihre Vorteile auf einen Blick Zweifrequenz-Multibeam: 400 und 550 kHz 512 Empfangsstrahlen für die flächenhafte Gewässerbodenaufnahme Bis zu 145° Fächeröffnung für eine breite Abdeckung Messbereich 0,2 bis 200 m – abhängig von Gewässer- und Umgebungsbedingungen Entfernungsauflösung < 10 mm Pingrate bis 50 Hz Integrierte hochpräzise Bewegungssensorik 0,03° Roll-/Nickgenauigkeit Echtzeit-Rollstabilisierung von ±10° Integrierte Messung der Schallgeschwindigkeit Kompakte Bauweise mit nur 3,5 kg inklusive Halterung Geeignet für USVs und bemannte Vermessungsboote Unterstützung professioneller Hydrographie-Software 400 oder 550 kHz – zwei Frequenzen für unterschiedliche Messaufgaben Eine Besonderheit des HN-400M ist die Möglichkeit, zwischen 400 und 550 kHz zu wählen. Damit kann das Sonar besser an die jeweilige Messaufgabe angepasst werden. 550 kHz – hohe Detailauflösung im Flachwasser Die höhere Frequenz ist insbesondere für detaillierte bathymetrische Aufnahmen in flacheren Gewässern geeignet. Bei 550 kHz beträgt die längs gerichtete Sendestrahlbreite 1,45° und die quer gerichtete Empfangsstrahlbreite 1° ±0,1°. 400 kHz – größere Tiefen und anspruchsvollere Bedingungen Die niedrigere Frequenz unterstützt Messungen bei größeren Wassertiefen und kann bei anspruchsvolleren Gewässerbedingungen Vorteile bieten. Bei 400 kHz beträgt die Sendestrahlbreite 2° und die Empfangsstrahlbreite 1,3°. Damit lassen sich unterschiedliche hydrographische Aufgaben mit einem einzigen Multibeam-System bearbeiten, ohne für unterschiedliche Tiefenbereiche das Sonarsystem wechseln zu müssen. Breiter Messfächer für die flächenhafte Gewässervermessung Das HN-400M arbeitet mit 512 Empfangsstrahlen und einer Fächeröffnung von bis zu 145°. Dadurch wird nicht nur eine einzelne Tiefenlinie unterhalb des Bootes erfasst, sondern ein breiter Streifen des Gewässerbodens. CHCNAV gibt für die maximale Fächeröffnung eine mögliche Abdeckung von bis zum Sechsfachen der Wassertiefe an. Bei aktivierter Echtzeit-Rollstabilisierung ist die Fächeröffnung auf maximal 130° begrenzt. Integrierte Bewegungskompensation Bei einer Multibeam-Vermessung bewegt sich das Trägerfahrzeug nicht nur in Fahrtrichtung. Wellen und Wasserbewegungen führen gleichzeitig zu Roll-, Nick- und Hubbewegungen des Bootes. Diese Bewegungen müssen bei der Berechnung der Position der einzelnen Tiefenpunkte berücksichtigt werden. Das HN-400M verfügt deshalb über eine integrierte Bewegungssensorik. Für Roll und Nick gibt der Hersteller eine Genauigkeit von 0,03° an. Die Echtzeit-Rollstabilisierung arbeitet in einem Bereich von ±10°. Für die Hubkorrektur (Heave) stehen eine Echtzeitkorrektur sowie TRUEHEAVE™ zur Verfügung. Für TRUEHEAVE™ wird eine Genauigkeit von 2 cm oder 2 % angegeben. Integrierte GNSS-Positionierung Zur räumlichen Zuordnung der Sonarmessungen verfügt das System über eine integrierte GNSS-Lösung. Bei RTK und einem Antennenabstand von 2 m wird eine Heading-Genauigkeit von 0,08° angegeben. Die spezifizierte RTK-Positionsgenauigkeit beträgt horizontal ±(8 mm + 1 ppm) und vertikal ±(15 mm + 1 ppm). Schallgeschwindigkeit bei der Multibeam-Messung Die Schallgeschwindigkeit im Wasser beeinflusst die Berechnung der gemessenen Entfernungen und Strahlrichtungen. Das HN-400M verfügt deshalb über eine integrierte Schallgeschwindigkeitsmessung an der Sensorposition. Der Messbereich beträgt 1.375 bis 1.625 m/s, bei einer angegebenen Genauigkeit von ±0,025 m/s und einer Auflösung von 0,001 m/s. Bei anspruchsvollen hydrographischen Vermessungen sollte zusätzlich berücksichtigt werden, dass sich die Schallgeschwindigkeit innerhalb der Wassersäule verändern kann. Je nach Gewässer, Wassertiefe und Genauigkeitsanforderung kann deshalb die zusätzliche Aufnahme eines Schallgeschwindigkeitsprofils mit einem Sound Velocity Profiler (SVP) sinnvoll oder erforderlich sein. Typische Einsatzbereiche des HN-400M Bathymetrische Vermessung von Flüssen, Seen und Kanälen Hafen- und Nearshore-Vermessung Fahrrinnen- und Baggerkontrolle Ermittlung von Sediment- und Gewässervolumen Speicher- und Reservoirvermessung Aufnahme von Gewässersohlen und Unterwassertopografie Brücken- und Unterwasserbauwerksinspektion Hydrographische Bestandsdokumentation So funktioniert die Multibeam-Vermessung Während der Fahrt sendet das HN-400M Schallimpulse fächerförmig in Richtung Gewässerboden. Die 512 Empfangsstrahlen ermöglichen die gleichzeitige Erfassung zahlreicher Tiefenpunkte über einen breiten Streifen. Position, Orientierung und Bewegung des Systems werden parallel erfasst und bei der Berechnung der Messpunkte berücksichtigt. Aus den aufgenommenen Daten kann anschließend eine dichte bathymetrische Punktwolke beziehungsweise ein dreidimensionales Modell der Unterwassertopografie erzeugt werden. Multibeam oder Singlebeam? Ein Singlebeam-Echolot bestimmt die Wassertiefe im Wesentlichen entlang einer Messlinie unterhalb des Bootes. Für Profile, Rastermessungen und zahlreiche klassische Tiefenmessaufgaben ist dieses Verfahren weiterhin gut geeignet. Ein Multibeam-Echolot wie das HN-400M erfasst dagegen mit einem breiten Messfächer zahlreiche Tiefenpunkte gleichzeitig. Damit kann der Gewässerboden flächenhaft aufgenommen werden. Der wesentliche Unterschied besteht deshalb nicht allein in der Anzahl der Messpunkte: Mit einer flächenhaften Multibeam-Aufnahme können beispielsweise Untiefen, Böschungen, Rinnen, Ablagerungen oder lokale Strukturen zwischen einzelnen Messlinien detaillierter erfasst werden. Passt das HN-400M zu Ihrer Messaufgabe? Ob Fluss, See, Hafen oder andere hydrographische Projekte: Wir unterstützen Sie bei der Auswahl des geeigneten Echolots und der passenden Kombination aus Multibeam-Sensor, Vermessungsboot, Positionierung und Auswertesoftware. Sprechen Sie uns gern zu Ihrer konkreten Messaufgabe an.Kontakt

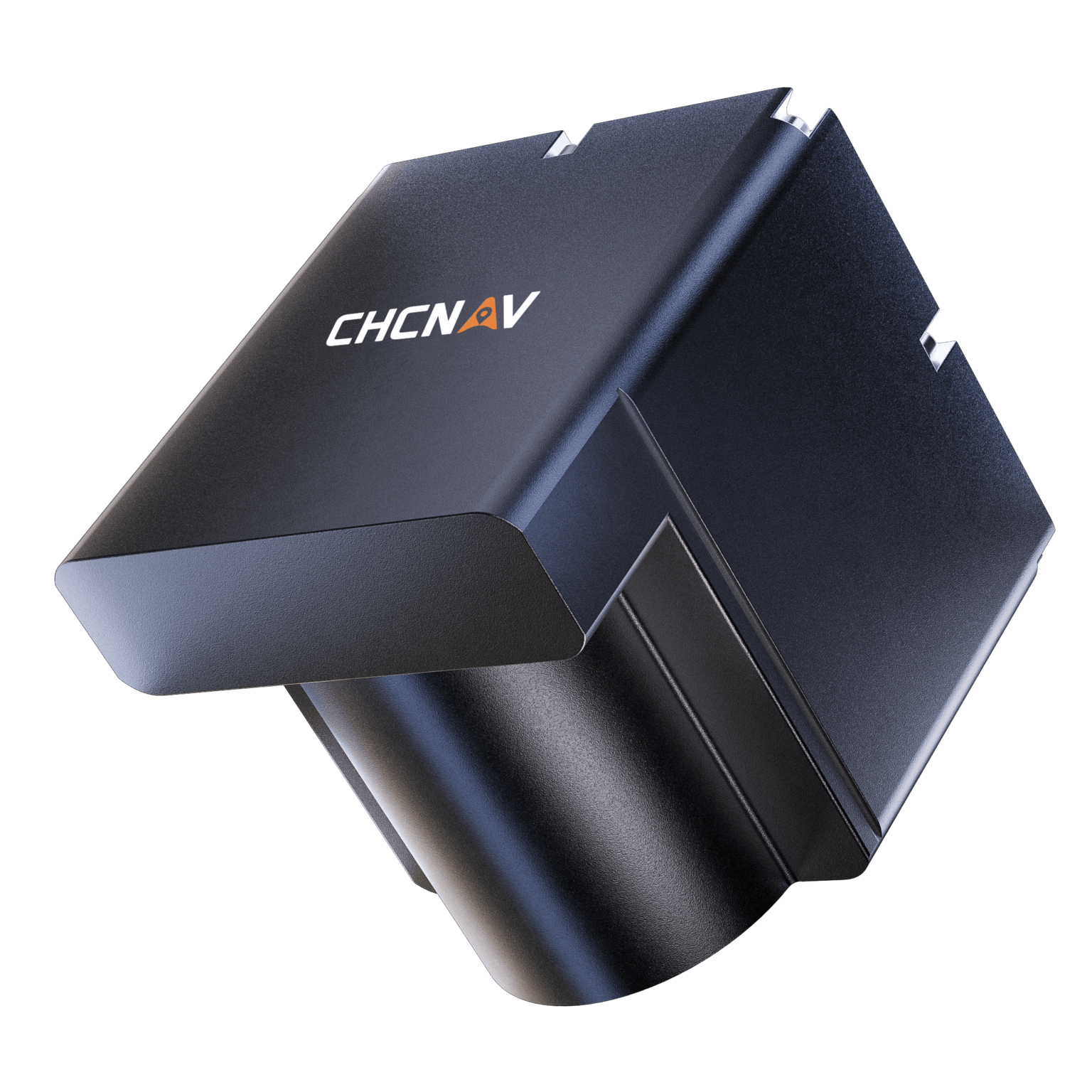

CHCNAV HQ-400 Multibeam Echolot Hochauflösende Gewässervermessung für präzise Bathymetrie & Hydrographie Der CHCNAV HQ-400 Multibeam Echosounder ist ein hochintegriertes Vermessungssystem zur flächendeckenden Erfassung von Gewässerböden in Echtzeit. Mit bis zu 1024 Messstrahlen und einer Schwadbreite von bis zu 140° erzeugt das System eine hochdichte 3D-Punktwolke – ideal für anspruchsvolle Anwendungen im Wasserbau, in der Hydrographie und bei Umweltprojekten. Im Gegensatz zu klassischen Singlebeam-Systemen misst der HQ-400 nicht nur einzelne Punkte, sondern komplette Flächen in einem Arbeitsgang. Das reduziert Messfahrten, spart Zeit und erhöht die Datensicherheit erheblich. Dank integrierter Sensorik (IMU, Temperatur, Positionierung) und moderner Softwarelösungen ist das System schnell einsatzbereit und ermöglicht eine effiziente Datenerfassung ohne aufwendige Kalibrierung. → Besonders in Kombination mit einem USV-Vermessungsboot (z. B. Apache-Serie) entsteht eine leistungsstarke Komplettlösung für die automatisierte Gewässervermessung. Ihre Vorteile auf einen Blick • Flächendeckende Datenerfassung statt Linienmessung ̉• Hochauflösende Punktwolken für präzise 3D-Modelle • Deutlich schnellere Vermessung großer Flächen • Kompaktes, leichtes System (nur 2,7 kg) • Kalibrierungsfreier Betrieb durch integrierte IMU • Stabil auch bei Wellengang dank Rollstabilisierung • Flexible Softwareintegration (CMS, EasySail, Hypack etc.) Typische Einsatzbereiche • Gewässervermessung (Flüsse, Seen, Kanäle) • Hafen- und Infrastrukturvermessung • Sediment- und Volumenberechnungen • Bagger- und Fahrrinnenkontrolle • Umweltmonitoring und hydrologische Projekte So funktioniert der HQ-400 Der HQ-400 nutzt ein Multibeam-Sonar, das gleichzeitig mehrere hundert Schallimpulse fächerförmig aussendet. Die reflektierten Signale werden verarbeitet und zu einer dichten Punktwolke des Gewässerbodens zusammengeführt. → Ergebnis: • vollständige Flächenabdeckung • präzise Tiefendaten • realitätsnahe 3D-Modelle Typischer Workflow in der Praxis 1. Montage auf USV oder Vermessungsboot 2. Datenerfassung während der Fahrt 3. Echtzeit-Visualisierung im Feld 4. Nachbearbeitung der Daten 5. Export als Punktwolke oder Geländemodell → Minimaler Aufwand – maximale Datenausbeute Technische Daten (Auszug) • Frequenz: 400 kHz ± 20 kHz • Beams: 512 (max. 1024) • Schwadbreite: bis 140° • Tiefenbereich: 0,2 – 150m • Tiefenauflösung: bis 3mm • Positionierung: RTK / PPK / PPP • Gewicht: 2,7kg Multibeam vs. Singlebeam – der Unterschied Ein klassisches Singlebeam-Echolot misst nur einzelne Punkte unter dem Boot. Der HQ-400 hingegen erfasst eine komplette Fläche gleichzeitig und erzeugt eine hochauflösende Punktwolke. → Das bedeutet für Sie: • mehr Daten • bessere Ergebnisse • weniger Risiko Wichtiger Hinweis für präzise Messergebnisse Für maximale Genauigkeit empfehlen wir den Einsatz eines Sound Velocity Profilers (SVP) zur Berücksichtigung der Schallgeschwindigkeit im Wasser. → Denn: Nur mit korrekten SVP-Daten erreichen Sie die volle Genauigkeit eines Multibeam-Systems.Sie möchten wissen, ob der HQ-400 zu Ihrem Projekt passt? Kontaktieren Sie uns – wir beraten Sie praxisnah.______________________________________________ Häufige Fragen Was ist der Vorteil eines Multibeam-Echolots? Ein Multibeam-System erfasst viele Messpunkte gleichzeitig und liefert eine vollständige Darstellung des Gewässerbodens. Wie genau ist der HQ-400? Das System erreicht eine Tiefenauflösung im Millimeterbereich und ermöglicht durch GNSS-Unterstützung eine sehr hohe Gesamtgenauigkeit. Kann ich den HQ-400 auf einem Boot einsetzen? Ja, sowohl auf unbemannten (USV) als auch auf klassischen Vermessungsbooten. Welche Software wird unterstützt? CHCNAV CMS, EasySail sowie Drittanbieterlösungen wie Hypack oder BeamworX.

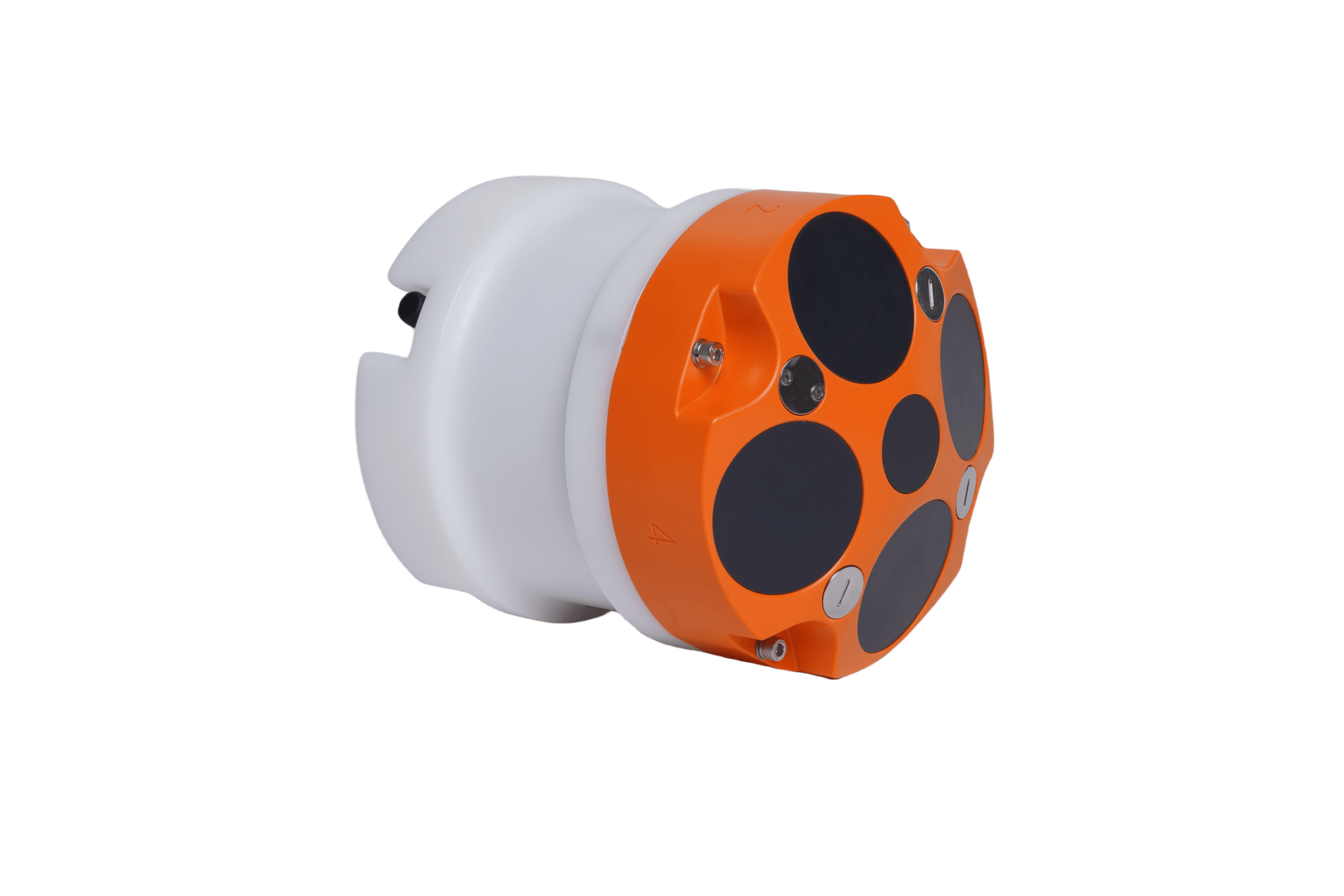

CHCNAV RS1200 ADCP Hochpräzise Strömungsmessung für flache Gewässer, Hydrologie & Wasserbau Der CHCNAV RS1200 ADCP (Acoustic Doppler Current Profiler) ist ein hochpräzises Messsystem zur Erfassung von Strömungsgeschwindigkeit, Fließrichtung und Abfluss in Gewässern. Mit seiner 1200 kHz Frequenz ist der RS1200 speziell für flache bis mittlere Gewässer optimiert und liefert dabei eine außergewöhnlich hohe Detailtiefe. Selbst bei geringen Wassertiefen und niedrigen Fließgeschwindigkeiten ermöglicht das System zuverlässige und reproduzierbare Messergebnisse. Dank automatischer Messmodi, intelligenter Signalverarbeitung und nahtloser Integration in USV-Systeme wie die Apache-Serie wird die hydrologische Vermessung deutlich vereinfacht. → Ergebnis: Schnellere Messungen, präzisere Daten und deutlich weniger Aufwand im Feld. Vorteile auf einen Blick • Optimiert für flache Gewässer ab ca. 30cm Tiefe • Hochauflösende Strömungsprofile durch 1200 kHz Technologie • Automatische Messmodi – kein Expertenwissen erforderlich • Deutlich verbesserte Genauigkeit (+50 % gegenüber klassischen Verfahren) • Einsetzbar auf USV, Boot oder stationären Systemen • Kompatibel mit moderner Software (HydroProfiler, EasySail) • Ideal für Abflussmessungen, Umweltmonitoring und Wasserbau Warum der RS1200 in der Praxis überzeugt Viele Messsysteme stoßen gerade dort an ihre Grenzen, wo es in der Praxis schwierig wird: → flaches Wasser → geringe Strömung → wechselnde Bedingungen Genau hier spielt der RS1200 seine Stärke aus: • minimale Messschicht: nur 2cm • Messungen bereits ab ~30cm Wassertiefe • sehr geringe Blindzone → Das bedeutet für Sie: Messungen dort, wo andere Systeme keine zuverlässigen Daten mehr liefern. Typische Einsatzbereiche • Abflussmessungen in Flüssen und Kanälen • Hydrologische Untersuchungen • Umwelt- und Gewässermonitoring • Wasserbau und Infrastrukturprojekte • ökologische Studien (Niedrigwasser / Restwasser) So funktioniert der RS1200 Der RS1200 nutzt die ADCP-Technologie (Acoustic Doppler Current Profiler): • Aussendung von Schallimpulsen ins Wasser • Reflexion an Partikeln in der Strömung • Berechnung von Geschwindigkeit & Richtung → Ergebnis: • vertikale Strömungsprofile • vollständige Abflussdaten • präzise hydrologische Analyse Typischer Workflow 1. Montage auf USV oder Vermessungsboot 2. Start der Messfahrt 3. automatische Datenerfassung 4. Echtzeit-Visualisierung 5. Auswertung & Export → Kein komplexes Setup – einfach messen. Technische Daten (Auszug) • Frequenz: 1200 kHz • Messprinzip: 5-Beam ADCP • Genauigkeit: ±0,25 % ± 2 mm/s • Messbereich: 0,2 – 180m • Profilbereich: bis ca. 40m • minimale Schichtdicke: 2cm • Blindzone: ca. 15cm • Gewicht: 3,88kg → Der RS1200 ist die erste Wahl für flache Gewässer und hochauflösende Messungen. Der RS600 spielt seine Stärken in größeren Tiefen aus. Wichtiger Praxisvorteil Der RS1200 arbeitet vollautomatisch und passt seine Messparameter selbstständig an die Umgebungsbedingungen an. → Kein manuelles Einstellen → weniger Fehler → reproduzierbare Ergebnisse Sie möchten Strömungsdaten zuverlässig und effizient erfassen?Kontaktieren Sie uns, wir beraten Sie praxisnah_____________________________________________ Häufige Fragen Was misst ein ADCP genau? Ein ADCP misst Strömungsgeschwindigkeit und -richtung über die gesamte Wassertiefe hinweg und ermöglicht so die Berechnung des Abflusses. Warum ist der RS1200 besonders für flache Gewässer geeignet? Durch die hohe Frequenz (1200 kHz) erreicht der RS1200 eine sehr hohe Auflösung und funktioniert auch bei geringen Tiefen zuverlässig. Kann der RS1200 mit einem USV eingesetzt werden? Ja, insbesondere in Kombination mit einem Apache-Vermessungsboot entsteht eine effiziente Komplettlösung. Ist der RS1200 auch für große Gewässer geeignet? Ja, jedoch ist für größere Tiefen und Reichweiten der RS600 die bessere Wahl.
